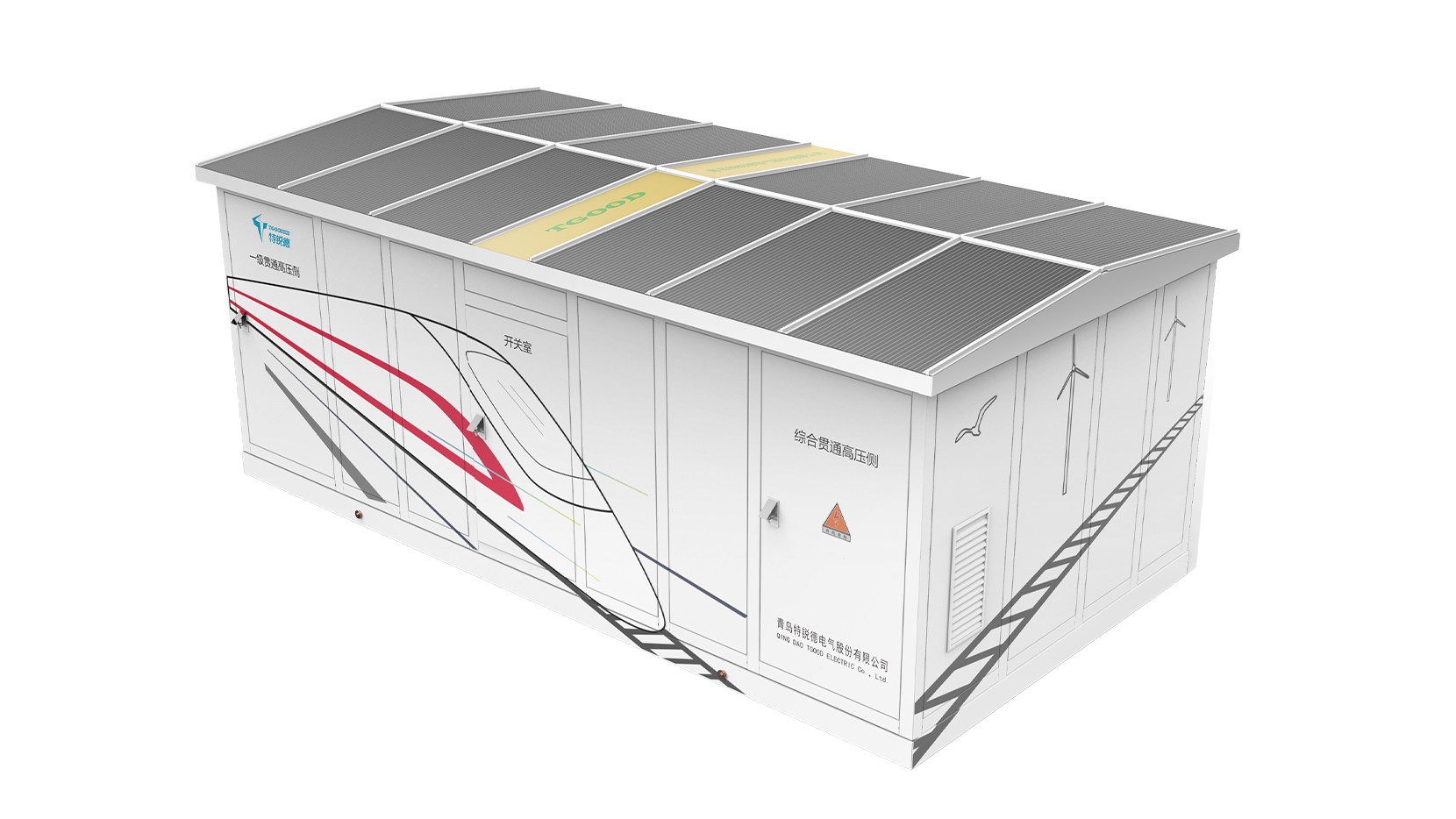

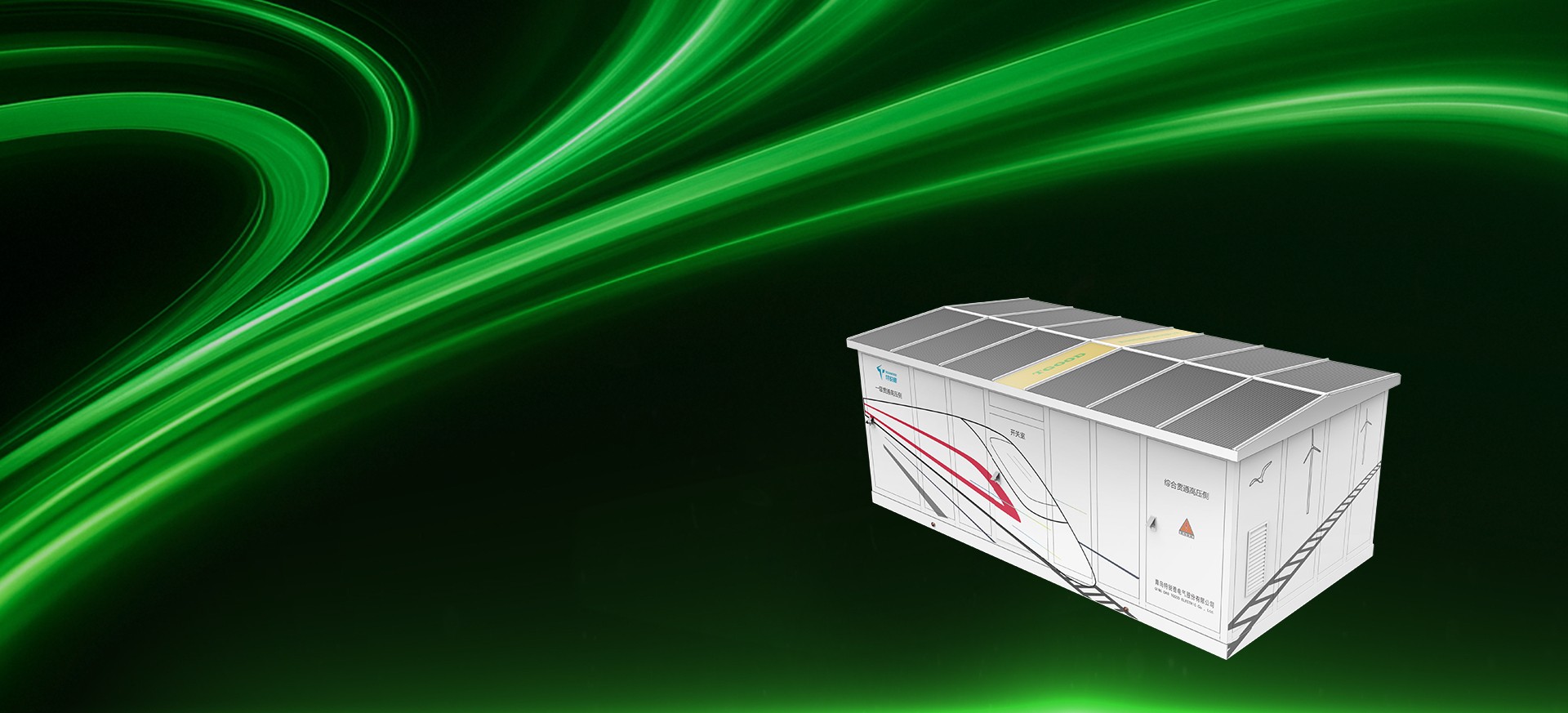

新一代智能型鐵路電力遠動箱變
產品介紹
新一代智能型鐵路電力遠動箱變是將高壓環網柜、變壓器、低壓開關柜、操作電源、自動化裝置、輔助設備及智能監控設備等一二次設備進行高度集成的箱式變電站，結構緊湊，安全可靠，不受外界干擾，功能擴展空間大，能夠?qū)π盘栯娫春铜h(huán)境實時監控，對高壓線路進行故障分析和切除。整個建設中一二次系統集成化、裝配模塊化、建設過程工廠化、施工簡單化。
產品特點
-
占地少、不銹蝕、智能運維、節能環保
-
一體式帶操作走廊方案，戶內操作、戶內檢修運維，占地面積較傳統方案減少15%以上
-
復合材料外壁板，實現材料層級不銹蝕，具有優異的防水、防火、耐候、保溫隔熱性能
-
鐵路遠動箱變智能運維平臺（選配），能夠?qū)崿F(xiàn)智能運維、智能管理、智能診斷、智能分析
-
艙體頂部可集成BIPV光伏發電，解決箱變內部環控用電負荷，實現自發自用，打造綠色能源綜合體
執行標準
- Q/CR 928-2022《鐵路電力遠動箱式變電站》
- IEC 62271-202 High-voltage switchgear and controlgear - Part 202 High-voltage/low-voltage prefabricated substation
- GB/T 17467-2020《高壓/低壓預裝式變電站》
- GB/T 3906-2020《3.6 kV~40.5 kV交流金屬封閉開關設備和控制設備》
- GB/T11022-2020《高壓交流開關設備和控制設備標準的共用技術要求》
- GB/T 1094.10-2022《電力變壓器第 10 部分:聲級測定》
相關參數
-
聲級水平≤55dB
-
高壓并網額定電壓12kV
-
額定頻率50Hz
-
低壓額定電壓0.4kV
-
分支回路數1～24
-
變壓器容量10～800kVA
-
外殼防護等級IP54
