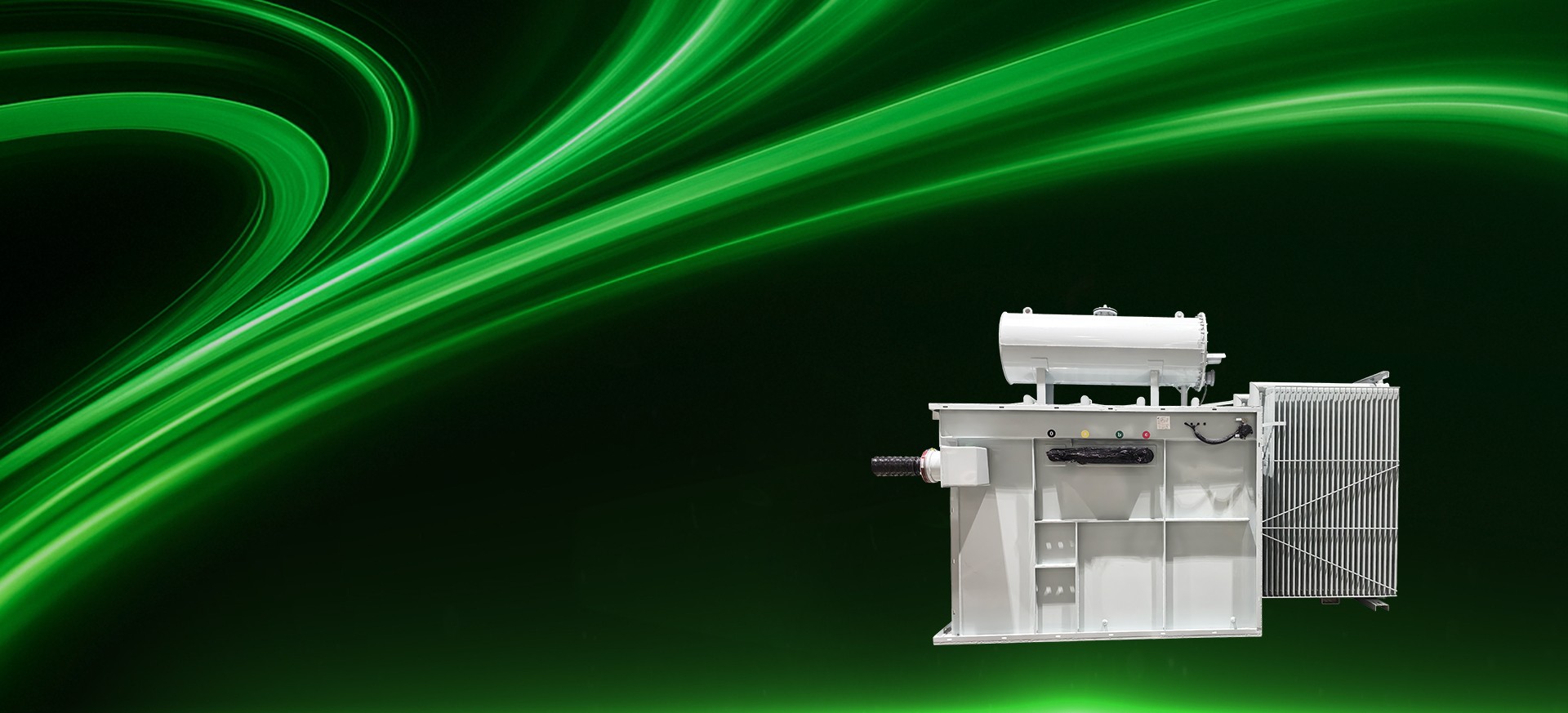

新能源用油浸式變壓器
產品介紹
新能源油變是一種廣泛應用于光伏發電、風力發電、儲能升壓配電等新能源領域的液浸式變壓器。具有結構緊湊、占地面積小，散熱器外置，散熱效果好的優點。
產品特點
-
產品首臺增加溫升試驗、雷沖試驗等型式試驗，以驗證產品在極端惡劣運行環境及運行工況下產品的可靠性，確保產品絕對安全可靠，提高產品可靠性的測試驗證。
-
所有與油接觸的焊縫均采用雙面焊接，與空氣接觸的表面采用密封焊接，防止焊接缺陷造成滲漏，機械強度高、防止?jié)B漏油
-
變壓器采用六點剛性定位，提高變壓器抗運輸顛簸能力，適應各種惡劣路況，確保變壓器在運輸中及到現場后，器身無任何松動、位移和損壞，無需吊心檢查即可投入使用，抗震性能高
-
選擇合理的電流密度，增加線圈內油道數量，合理布置散熱器，降低銅油溫差，過載能力強，保證變壓器長期安全可靠運行
-
采用結構穩定的橢圓截面線圈，抗短路能力強
執行標準
- GB/T 1094.1-2013 《電力變壓器 第1部分:總則》
- GB/T 1094.2-2013 《電力變壓器 第2部分:液浸式變壓器的溫升》
- GB/T 1094.3-2017 《電力變壓器 第3部分:絕緣水平、絕緣試驗和外絕緣空氣間隙》
- GB/T 1094.5-2008 《電力變壓器.第5部分:承受短路的能力》
相關參數
-
額定容量光伏用800-6600kVA
風電用4000-11400kVA -
一次額定電壓光伏用10KV、35kV
風電用35kV -
頻率50HZ
-
連接組別光伏用Dy11,Yd11
風電用Dyn11 -
短路阻抗 (%)光伏用4-6%(10kV)、6.5-8%(35kV)
風電用7-11% -
耐熱等級A
應用場景
