產品中心 > 變壓器系列 > 油浸式立體卷鐵心變壓器

產品介紹

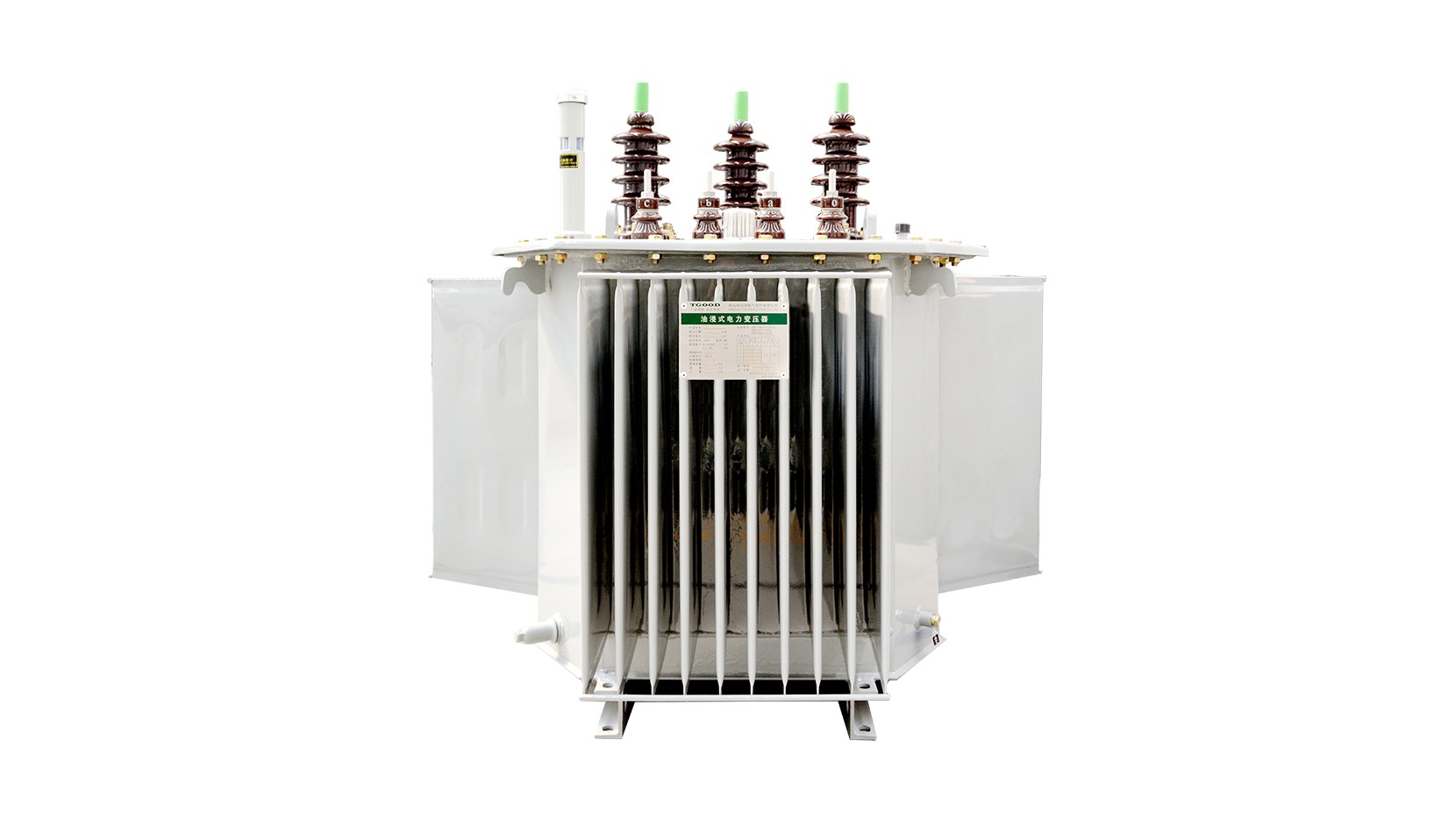

油浸式立體卷鐵心變壓器是一種三角型布局的油浸式配電變壓器，鐵心帶材通過專用的鐵心卷繞機不間斷、緊密連續卷制而成，線圈采用特殊工藝在鐵心柱上直接繞制而成，是一種實現電壓變換和電能傳輸?shù)睦诃h(huán)保的綠色節能設備。

產品特點

  • 帶材選擇靈活，可根據實際需求選擇優質硅鋼帶材或高導磁非晶帶材，產品應用場景廣闊

  • 變壓器線圈采用圓形，器身整體成立體三棱柱形狀，受力均勻，能有效提高抵御突發短路的能力

  • 產品采用三角形布局，結構緊湊，占地小，可有效減少占地投資

  • 立體卷鐵心變壓器三相磁路對稱，三相空載電流、空載電壓平衡對稱，減少了空載電流畸變和三次諧波分量，提高供電質量

  • 磁路各處的磁通分布均勻，沒有明顯的高阻區、沒有接縫處磁通密度的畸變現象

  • 立體卷鐵心是將帶材通過專用的鐵心卷繞機不間斷、緊密連續卷制而成，鐵心沒有接縫，不會產生因磁路不連續而發出的噪音，產品空載損耗和噪音降低顯著

執行標準

  • GB/T 1094
  • GB/T 6451-2023 《油浸式電力變壓器技術參數和要求》
  • GB 20052-2024 《電力變壓器能效限定值及能效等級》
  • GB/T 25438-2010 《三相油浸式立體卷鐵心配電 變壓器技術參數和要求》

相關參數

  • 額定容量
    30-2500kVA
  • 一次額定電壓
    10kV
  • 頻率
    50HZ\60HZ
  • 連接組別
    Dyn11
  • 短路阻抗 (%)
    4-5%
  • 耐熱等級
    A

應用場景
