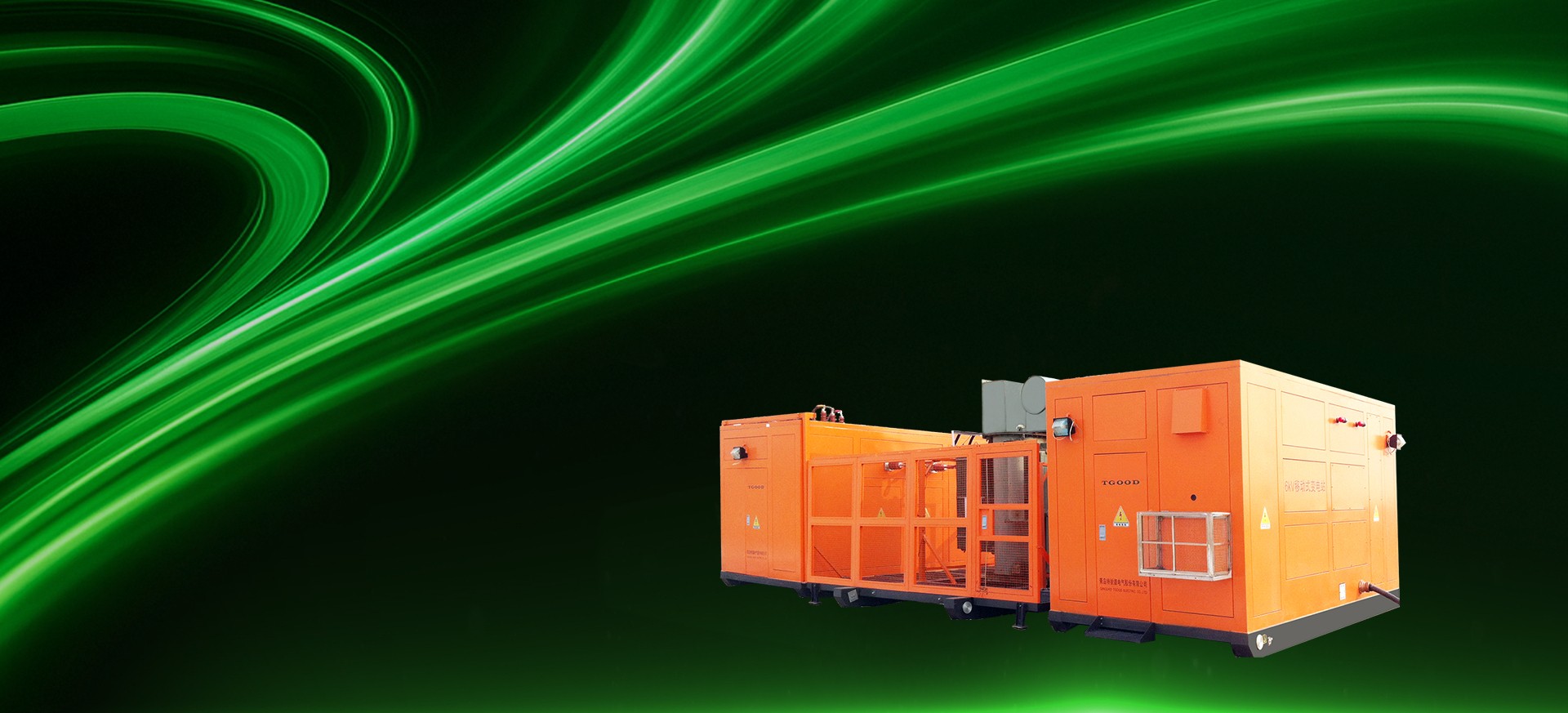

撬裝移動式變電站
產品介紹

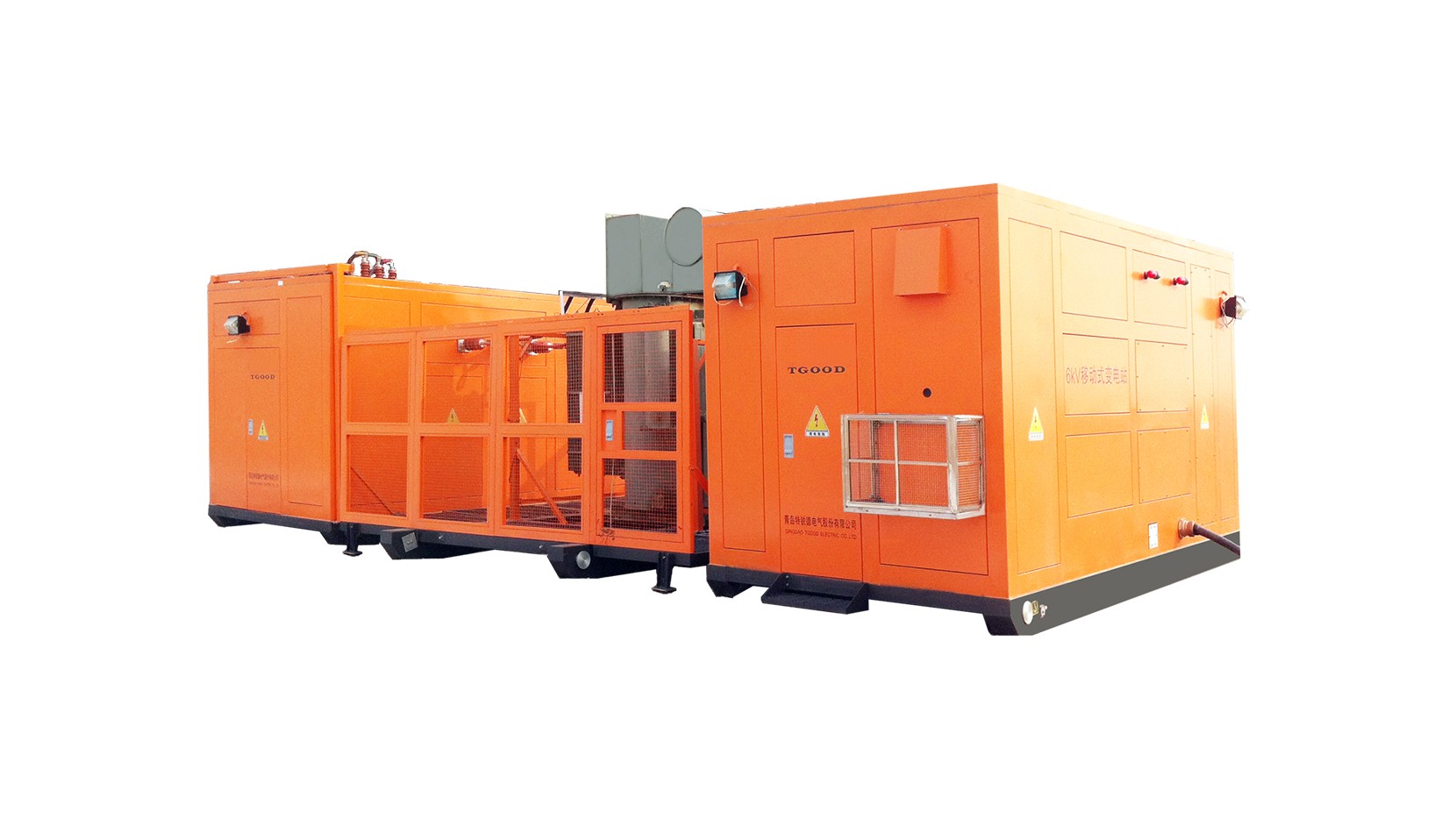

撬裝移動式變電站含主變壓器、高壓設備、中壓設備、二次設備，所有設備自帶鋼制底座，一二次線纜側近側出，運抵現場后無需制做基礎，只需將原站改造部分負荷轉移到移動變中即可，現場工作量極小，布局靈活、可快速投運。
產品特點
-
機動靈活：設備可整體遷移
-
五無設計：無房、無墻、無架構、無電纜溝、無人值守
-
堅強可靠：焊接一體式結構，多維度抗震設計，內環境智能控制
-
結構緊湊：一二次系統集成化，結構緊湊，滿足人機工程學要求
-
無需基礎：設備無需土建基礎，廠內集成，現場找平即可就位
-
投運便捷：變電站裝配模塊化、建設工廠化、施工簡單化
執行標準
- DL/T 2824.1—2024《變電站預制艙式組合設備技術規范 第1部分：開關設備艙》
- GB/T 8625《建筑材料難燃性試驗方法建筑構件耐火試驗方法第1部分:通用要求》
- GB50009《建筑結構荷載規范》
- GB/T50011 《建筑抗震設計標準》
- GB50017 《鋼結構設計標準》
- GB 50060-2008 《3~110kV高壓配電裝置設計規范》
- ISO 12944-1-2017 《色漆和清漆防護涂料體系對鋼結構的防腐蝕保護第1部分:總則》
- GB/T 9978.1-2008《建筑構件耐火試驗方法第8部分:非承重垂直分隔構件的特殊要求》
- GB/T 17467-2020 《高壓/低壓預裝式變電站》
- Q/GDW 11882-2025 《預制艙式 10kV、35 kV 開關設備技術規范》
- GB/T 4208-2008 《外殼防護等級(IP代碼)》
- GB/T 20138-2023《電器設備外殼對外界機械碰撞的防護等級(IK代碼)》
相關參數
-
噪聲等級55db
-
預制艙適用環境條件C3及以上環境（非沿海項目）；C5及以上環境（沿海項目）
-
箱體壁板耐火極限3h
-
艙體外殼金屬材料耐鹽霧時間1440h
-
保溫性能0.04W/(m2/K)
-
防護等級IP55
-
機械碰撞防護等級IK10
-
抗風能力65m/s
-
抗震性能9°
-
設計壽命50年
-
海拔高度≤5000m
-
環境濕度＜90％
-
環境溫度-55℃-55℃
-
頻率50Hz
-
電壓等級400V-330kV
