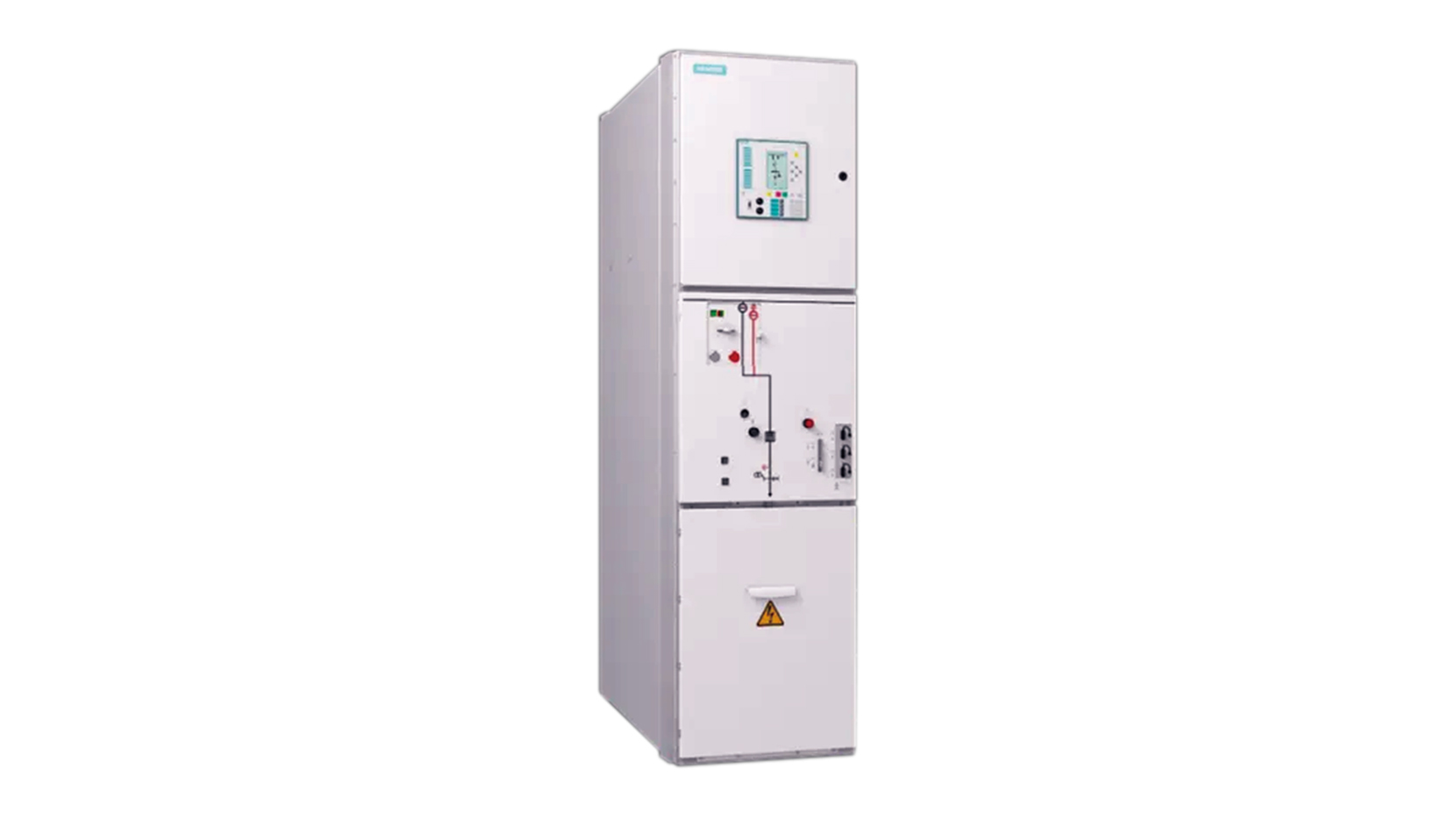

NXPLUS C型授權柜
產品介紹
NXPLUS C型柜由西門子提供原廠激光焊接不銹鋼氣箱,在我司工廠內完成整柜生產,通過套管和電纜終端與外界連接,可在嚴酷的條件下使用。
產品特點
執行標準
- GB/T 3906-2020《3.6 kV~40.5 kV交流金屬封閉開關設備和控制設備》
- GB/ 11022-2020《高壓交流開關設備和控制設備標準的共用技術要求》
相關參數
-
額定電壓7.2/12/15/17.5/24kV
-
額定頻率50/60Hz
-
額定短時工頻耐受電壓20/42/36/38/50kV
-
額定雷電沖擊耐受電壓60/75/95/95/125kV
-
額定峰值耐受電流80/63kA
-
額定短路關合電流80/63kA
-
額定短時耐受電流(3/4s)31.5/25kA
-
額定短路開斷電流31.5/25kA
-
額定母線電流2500A
-
額定饋線電流2500/2000A
-
尺寸寬度600mm、深度1100mm、高度2550mm
