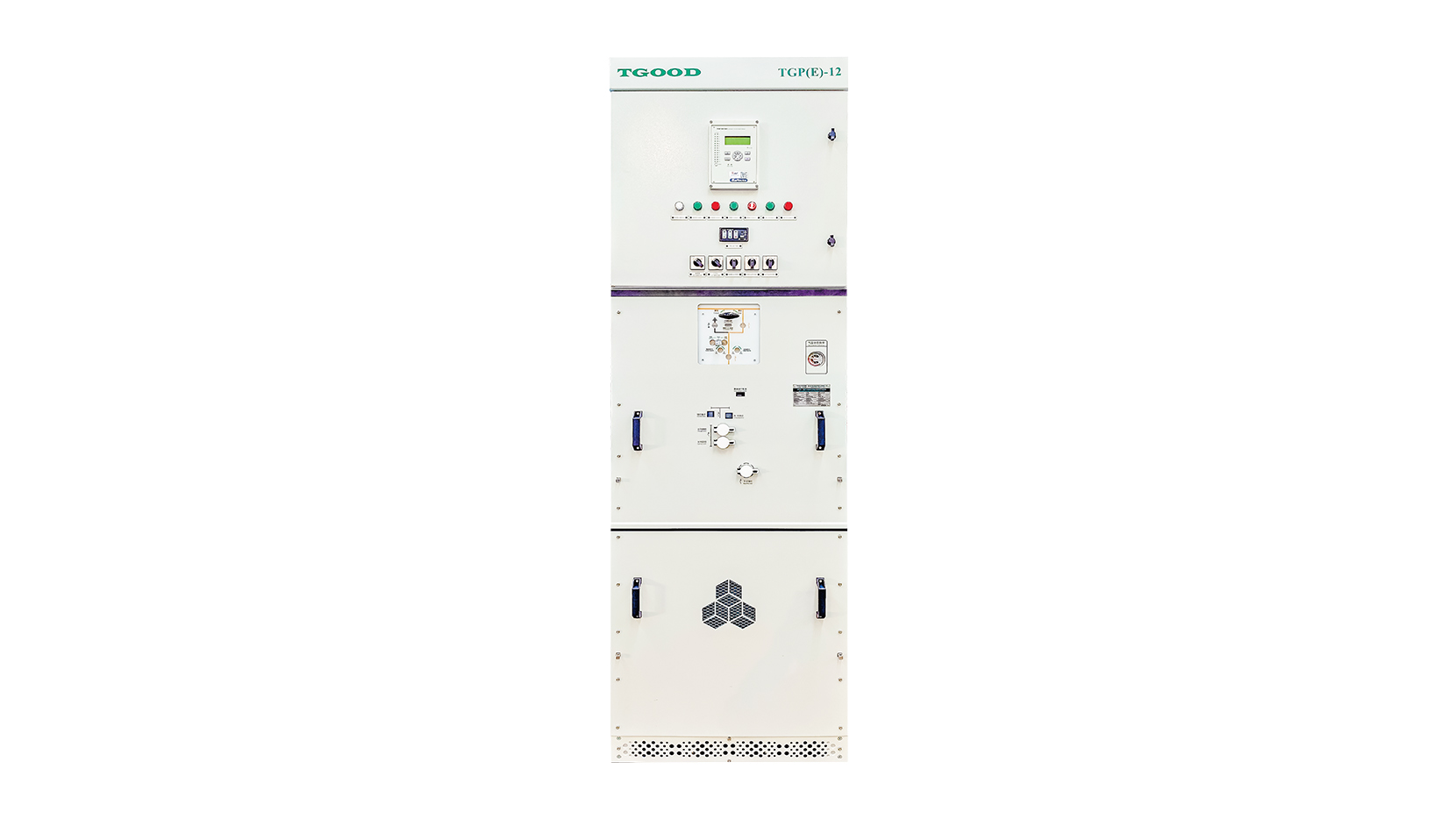

TGP(E)-12

產品介紹

TGP(E)-12氣體絕緣開關設備為N?氣體絕緣、金屬外殼、固定式開關柜，是三相交流 50/60Hz單母線及母線分段的戶內成套裝置。產品開發設計在絕緣、溫升、機械強度、密封、燃弧等關鍵技術全部經過計算機仿真計算，確保產品開發質量及可靠性。產品高壓一次元器件封閉于不銹鋼氣室里面，主回路全封閉、全絕緣、免維護。采用N?氣體絕緣、真空滅弧開斷技術，其中真空斷路器壽命達10000 次。設計有獨立的燃弧通道，整柜燃弧能力：IAC-31.5kA/1s。

產品特點

開關柜設計有獨特的自然通風散熱通道，確保1.1 倍2500A C-GIS產品順利通過溫升試驗
產品防燃弧等級 IAC 31.5kA/1s , 即便存在發生燃弧的可能，也能確保操作人員的人身安全
產品防護等級：氣箱 IP67，整柜 IP4X，隔室之間 IP2X
產品采用模塊化設計理念，共整柜共分為氣箱（一次回路）、電纜室、二次室、小母線室、泄壓通道室、操作機構室，其中泄壓通道及二次室可實現現場更換的功能
斷路器操作機構與三工位隔離機構之間設計有強制的機械五防閉鎖，且在在操作面板上集中設計有帶機械指示的一次模擬母線操作界面，提高了整柜的安全性
產品并柜采用內錐母線插拔技術，產品現場安裝無需進行現場充氣，且產品維護實現無需移動旁邊柜子即可抽出中間柜子的技術方案
三工位隔離開關具備自主知識產權，簡化隔離開關機械傳動結構，不僅降低隔離開關制造成本，而且提高隔離開關機械傳動的可靠性
產品體積小，不僅能滿足常規戶內配電室空間布置要求，而且也適用于戶外箱式變電站內部空間布置要求
產品方案齊全，產品同時滿足國內、國際市場相關技術標準及用戶使用習慣要求
N?氣壓表設定有最低工作壓力信號觸點，當產品氣箱內部壓力低于 0.01Mpa（相對壓力）時，密度繼電器發出節點信號，蜂鳴報警或者自動跳開關
產品額定充氣壓力小，僅為0.04Mpa（相對壓力），產品滿足工頻絕緣 42kV/1min
