產品介紹

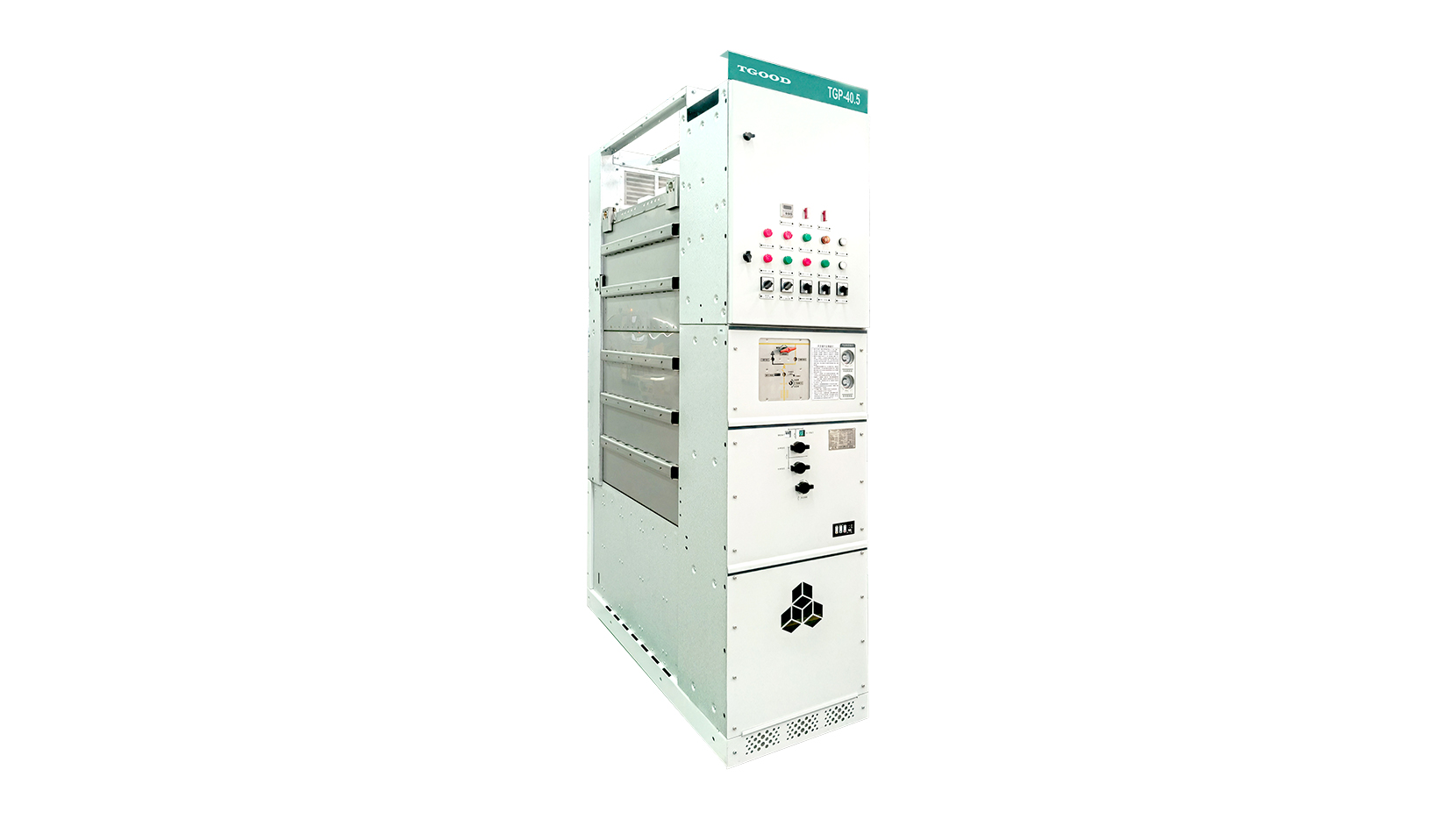

TGP-40.5型SF6氣體絕緣交流金屬封閉開關設備（以下簡稱 C-GIS）為 SF6 氣體絕緣、金屬外殼、固定式開關柜，是三相交流 50/60Hz 單母線及母線分段的戶內成套裝置。

產品特點

  • 具有獨立的燃弧通道，達到IAC-31.5kA/1s

  • 采用真空滅弧開斷技術，斷路器壽命達 20000 次

  • 高壓一次元器件完全封閉，主回路全絕緣、免維護

  • 產品結構緊湊、體積小，只有常規 AIS 產品體積16%

  • 關鍵技術全部經過計算機仿真計算，確保質量及可靠性

執行標準

  • GB/T 3906-2020《3.6 kV~40.5 kV交流金屬封閉開關設備和控制設備》
  • GB/ 11022-2020《高壓交流開關設備和控制設備標準的共用技術要求》

相關參數

  • 產品尺寸（寬×深×高）
    600/800/900×1500/1900/2000×2450/2600mm
  • IP等級
    氣箱（一次主回路） IP67；整柜 IP4X；隔室間 IP2X
  • 年泄露率
    ＜0.05%
  • SF6氣體水份含量（20℃）
    ≤300ppm
  • 絕緣氣體類型
    SF6
  • 防爆膜爆破壓力（相對）
    0.12Mpa
  • 報警壓力（相對）
    0.02Mpa
  • 額定出廠充氣壓力（相對）
    0.04Mpa
  • 機械壽命
    真空斷路器10000/20000次；三工位隔離開關
    5000次
  • 燃弧能力
    25kA/1S、31.5kA/1S、40kA/1S
  • 分支母線額定電流
    630A、1250A、1600A、2000A、2500A、3150A
  • 母線額定電流
    1250A-3150A
  • 額定短時耐受電流持續時間
    4S
  • 額定短時耐受電流（有效值）
    25kA、31.5kA、40kA
  • 額定峰值耐受電流
    63kA、80kA、100kA
  • 額定短路開斷電流（有效值）
    25kA、31.5kA、100kA
  • 額定頻率
    50Hz/60Hz
  • 雷電沖擊耐受峰值（峰值）
    185kV/215kV
  • 1min工頻絕緣
    95A/118A
  • 額定工作電壓
    40.5kV
